干货分享：《电缆生产模具大全》附图解及计算公式

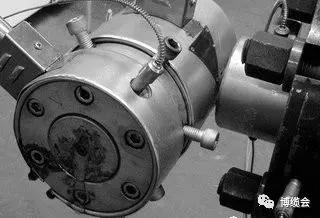

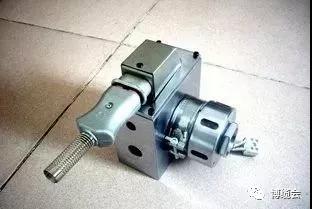

模具是产品定型的装置，是塑料挤出全过程中最后热压作用装置，其几何形状、结构形式和尺寸，温度高低、压力大小等直接决定电缆加工的成败，因此任何挤塑产品模具的设计、选配及其保温措施都受到高度重视。在用塑料挤出机挤制电线电缆的绝缘层和护套层时，模具是控制塑料挤包层厚度的关键。

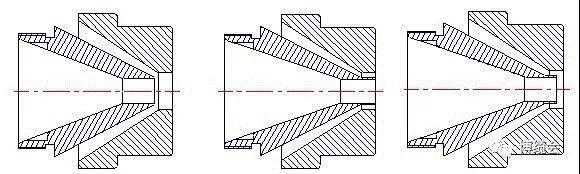

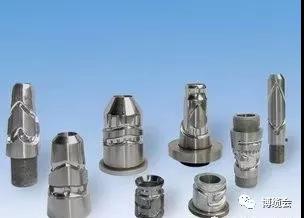

一般挤出模具按挤出方式可分为：挤压式、挤管式、半挤管（挤压）式三种。其配合方式见图：

挤压式模具：模芯与模套定径区内侧有一定的距离，利用压力实现产品最后定型的，塑料通过挤压，直接挤包在线芯或缆芯上，挤出紧密结实、表面平整光滑。但其易偏心，使用寿命不长，配模要求较高，挤出线芯弯曲性能不好。适合用于小规格线芯的挤出；挤包要求紧密、外表要求圆整、均匀的线芯；以及塑料拉伸比较小者等。

挤管式模具：模芯有“长嘴”，配合时一般将模芯嘴与模套口持平，这样就组成挤管式模具。其是利用塑料的可拉伸性，与挤压式模具相比，具有高效率、易调偏、挤出线芯的弯曲性能好、使用寿命长、配模互换性强等优点，但在挤出致密性、挤出质量等方面不如挤压式模具。

半挤管式模具：又称半挤压式模具，模芯有“短嘴”，一般模芯模嘴在模套定径区的1/2处。半挤管式模具与挤管式模具大体相同，只是模嘴长度比挤管式短，模套定径区长度也比挤管式稍短，其吸取了挤管式和挤压式的优点，改善了上面两种方式模具的缺点，适用性较广，但线芯柔软性较差或线芯弯曲时，不宜采用此类模具挤出。

电缆行业紧压成型类模具最常见的是异型压轮，适用于多芯电缆线芯的压制。按其用途及角度主要分：180°两芯电缆用、120°三芯电缆用、90°四芯或3+1芯电缆及3+2或4+1芯电缆用。也有将3+1芯、3+2芯及4+1芯电缆用紧压成型模具细分为：90°、100°等。圆形线芯经异型压轮紧压后，可获得我们设计给定的形状，从而较小电缆的外径，节省材料。

压轮的设计面积S与线芯计算面积S1的关系为：      S=S1/k         k—填充系数，等于紧压系数k1×延伸系数k2。根据线芯截面大小，一般:      70mm2及以下，k1取0.84，k2取1.03；      120 mm2～185 mm2，k1取0.83，k2取1.03；      240 mm2及以上，k1取0.85，k2取1.02。

 以上均为全国标线芯的经验值，供大家可以参考，针对目前导体多元化的情形，k值一定需经验证后才能知晓。影响S值的关键因素有大圆弧半径R及扇高H。因R、H值的计算公式较为烦琐，在此我就不详细说明，大家可以参考电线电缆手册第一册P1133页相关资料。
